一、設計特點
◇ 氣體匯流排主要適用于連續消耗瓶裝氣體的單位。氣體匯流排使用時將數只乃至數十只氣瓶，集中連接在匯流排導管上，將氣體經過過濾、減壓及穩壓后輸送到使用場所。氣體匯流排有結構緊湊、管理方便，安全可靠等特點。
◇ 匯流排導管采用優質304或316不銹鋼管或hpb59-1的黃銅管或紫銅管材質制造。
◇ 整個系統經嚴格強度及氣密性測試，安全可靠。

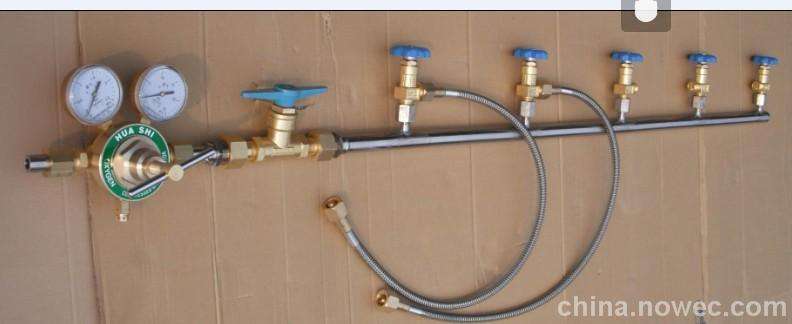

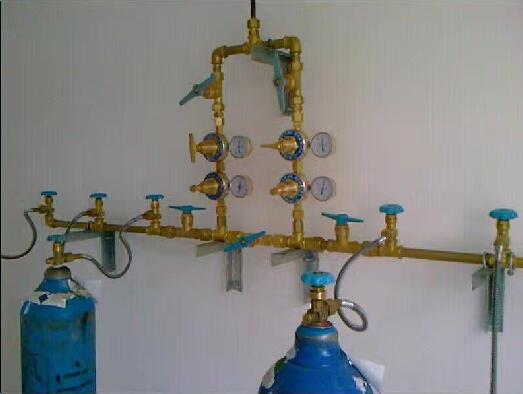

◇ 匯流排設計形式：配龍門架型、T字型、一字型多個形式，安裝操作安全方便。
◇ 設計合格，方便安裝，支架另配。
◇ 配置大流量氣體減壓器。
◇ 開放式設計結構，美觀、實用、安全，經久耐用，結構合理。
◇ 出廠前全系統均進行嚴格的強度試驗及氣密性試驗，安全可靠
◇ 可以預留壓力開關接口及擴展接口。
◇ 丙烷、丙烯、乙炔、氫氣、天然氣介質配回火防止器。
◇ 易維護式氣體過濾裝置能有效阻擋氣體中的灰塵和雜質（減壓器本身有過濾設置，也可另外加裝過濾器）。
◇ 丙烷、丙烯、乙炔、氫氣、天然氣介質配回火防止器。

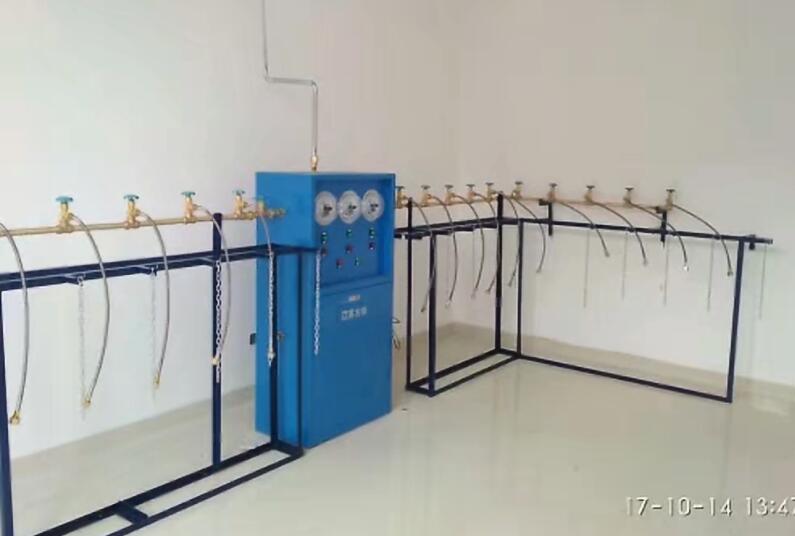

◇ 獨特的切換閥設計，容易進行主供氣瓶組與備用氣瓶組的切換使用、壓力調整。如選用自動切換匯流排，無需人工進行切換
◇ 氧氣按行業標準去油脫脂清洗
◇ 適用于集中供氣管道，中小型醫院、工廠氣體供應站、機械制造、實驗室、化工、玻璃、食品、鋼鐵、航空航天等多個領域。
二、性能說明
◇ 使用介質：氧、氮、氬、氦、氨、二氧化碳、氫、丙烷、丙烯、乙炔、天然氣、空氣、混合氣、笑氣、霞普氣等
◇ 分組選擇：雙組式、單側式
◇ 主要材質：Hpb59-1，SUS304、SUS316或T2
◇ 安裝形式：靠墻安裝或水平安裝
◇ 主要密封件：聚乙烯四氟
◇ 配置大流量、高強度氣體調壓器
◇ 選配件：泄壓閥或壓力報警器
◇ 工作環境溫度：-20~40℃
◇ 氣瓶接管：不銹鋼金屬軟管或紫銅匯流管或高壓膠管
◇ 安全泄壓裝置螺紋接口：M14×1.5
◇ 電源電壓：無
三、設計參數
使用介質 |
最高輸入壓力 |
額定輸出壓力 |
最大輸出流（M 3 /h） |
進口連接 |
出口連接 |
氧、氮、氬、氦 |
15MPa |
0.1～1.2MPa |
100 |
G5/8 |
M33*2活接頭 |
二氧化碳 |
15MPa |
0.1～1.2MPa |
80～100 |
G5/8 |
M33*2活接頭 |
氫氣 |
15MPa |
0.1～1.2MPa |
100 |
W21.8×1/14-LH |
M33*2活接頭 |
乙炔 |
2.5MPa |
0.03～0.15MPa |
60 |
M16×1.5 |
M33*2活接頭 |
丙烷，丙烯 |
2.5MPa |
0.03～0.15MPa |
60 |
M16×1.5 |
M33*2活接頭 |
液化氣 |
3.0Mpa |
0.01～0.3 MPa |
40 |
M16×1.5 |
M33*2活接頭 |
四、使用匯流排的優勢
◇ 使用匯流排可以節約換鋼瓶的次數，減輕工人的勞動強度和節約人工成本。
◇ 讓高壓氣體集中管理，可以減少安全隱患的存在。
◇ 可以節約場地空間，更好的合理利用場地空間。
◇ 便于氣體的管理。 |
